YT-523

YT-523

型号:YT-523

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询

一、YT-523型克特清花光电开关(光电继电器),主要与河南郑州纺机,江苏金坛纺机等开关清棉机生产厂家配套使用,对棉箱内的棉层高度进行自动检测及控制,取代老式水银开关。也可广泛用于其它工业自动化生产中的位置检测和料位控制等场合。

光电检测器以调制红外光为光源,采用反射式检测方式,主要器件采用进口元件,传感谢器和放大器为一体,连线性能稳定,安装维修方便等优点。

二、主要技术参数

1、工作电压:AC220V 50-60HZ(可根用户需要)

2、检测距离:10-80CM可调,出厂整定50CM

3、延时动作时间:0.2-5秒可调,出厂整定3秒

4、使用环境:0℃~+45℃ 温度≤85%

5、工作方式:反射,延时吸合,连续工作

6、允许背景照度:白炽灯≤1×100000L×太阳光≤5×100000L×≤3VA

7、功耗:≤3VA

8、输出触点容量:1Z.AC22OV-5A

三、工作原理

光电检测器由电源电路,发射电路和接收电路组成。红外发射管将通过镜片聚焦后的一束调制光平行发射出去,前主有检测物,光信号则反射回来,被红外光敏三极管接收,通过放大,延时后再使继电器吸合,“动作”指示灯亮。当检测物离开,继电器即释放,“释放”指示灯亮。从而达到物体的自动检测控制。

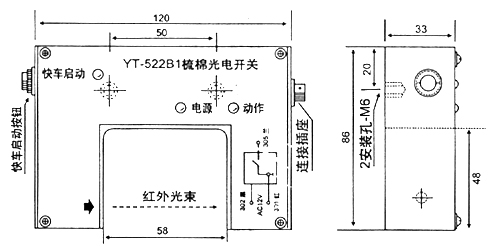

四、安装

将光电检测器安装于相应的位置的并加以固定即可。

光电开关配五芯插头线一要长2.5米。

接线:

1号(黄线)2号(黄线)-交流220V电源输入

3号(红线)5号(黑线)-常开触点输出

4号(兰线)5号(黑线)-常闭触点输出

将相应的输出线接入电气回路,试验正常后即可进行正常生产。

光电开关中线路板下半部分带有交流220V电压,因此非专业调试或维修人员在通电情况下不得打开合盖。
