IBT5-S0.8NA-D3N2

IBT5-S0.8NA-D3N2

型号:IBT5-S0.8NA-D3N2

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询


输出方式: NPN PNP  A.NO常开 B NC常闭


工作温度:-25~+70度


防护等级:IP67


外壳材料:黄铜

  特点描述 Feature Description  型号规格 Item Code
◆ 体积小,适用于狭小空间◆ 具有反极性保护功能◆ 外壳材料:黄铜镀镍◆ 防护等级IP66



  NPN NOIBT5-S0.8NA-D3N2  NPN NCIBT5-S0.8NB-D3N2  PNP NOIBT5-S0.8PA-D3N2  PNP NCIBT5-S0.8PB-D3N2

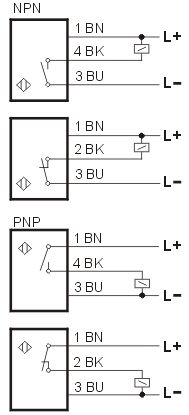

  电气接线图 Connection diagram  规格参数 Specification



   工作电压10...30VDC   安装方式埋入      检测距离0.8mm        外形规格M5*0.5*28   输出方式NPN/PNP NO/NC   漏电流<0.01mA   设定距离0...0.6mm   标准检出物体铁 5*5*1mm   工作频率1500Hz   消耗电流≤15mA   负载电流100mA   电压降≤1.8V   滞后1...15%   重复精度≤2%   LED显示LED(红色)   保护反极性保护   工作温度-25...70℃   温度漂移<±10%   防护等级IP66   外壳材料黄铜镀镍   检测面材料PC

克特克特接近开关是一种位置开关,无需与运动部件直接机械接触即可操作。当物体接近开关的感应面到达动作距离时,开关可以在无机械接触和施加任何压力的情况下动作,从而驱动直流电器或向计算机(PLC)设备提供控制指令。

接近开关是一种开关式传感器(即无触点开关)。它不仅具有行程开关和微动开关的特点,还具有传感性能、动作可靠、性能稳定、频率响应快、使用寿命长、抗干扰能力强、防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交直流型。

电感式传感器由三大部分组成:振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。

克特接近开关是与(机器的)运动部件无机械接触而能操作的位置开关。当运动的物体靠近开关到一定位置时,开关发出信号,达到行程控制及计数自动控制的开关。通常用于工业自动化控制系统中,实现检测、控制,是一种无触点、非接触型的检测装置。接近开关的种类非常多,用于检测金属的和(或)非金属的物体存在与否的电感式和电容接近开关、能检测反射声音物体存在与否的超声波式接近开关、能检测物体存在与否的光电式接近开关盒能检测磁性物体存在与否的非机械磁性式接近开关适用标准为GB14048.10-2008《低压开关设备和控制设备第5-2 部分:控制电路电器和开关元件接近开关》;带模拟量输出的接近设备适用的标准为IEC60947-5-7:2003《低压开关设备和控制设备第5-7 部分:控制电路电器和开关元件用于带模拟输出的接近设备的要求》,相应的国标已完成制定即将发布实施,该标准修改了GB/T14048.10-2008 中有关带半导体开关元件的接近开关的要求,以适用于带模拟输出的接近设备。
